【產品介紹】

CLT/A型旋風除塵器又稱螺旋型旋風除塵器，其頂蓋板做成下傾15O的螺旋切線形，含塵氣體進入除塵器后，沿傾斜頂蓋的方向做下旋流動，而不致形成上灰環，可消除引入氣流向上流動而形成的小旋渦氣流，減少動能消耗，提高除塵效率。

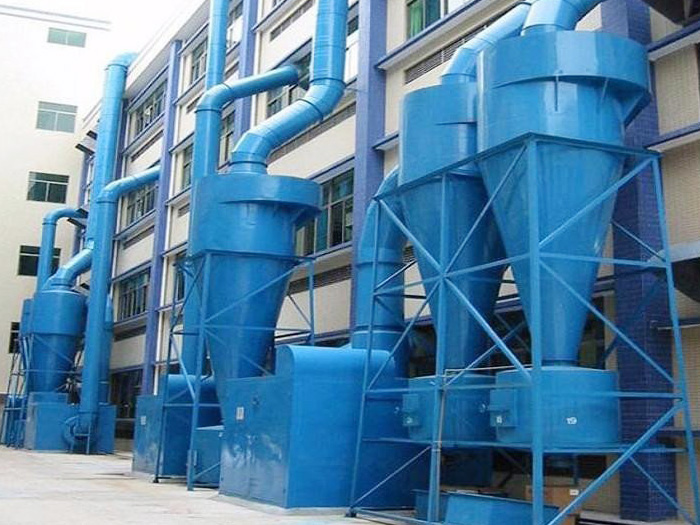

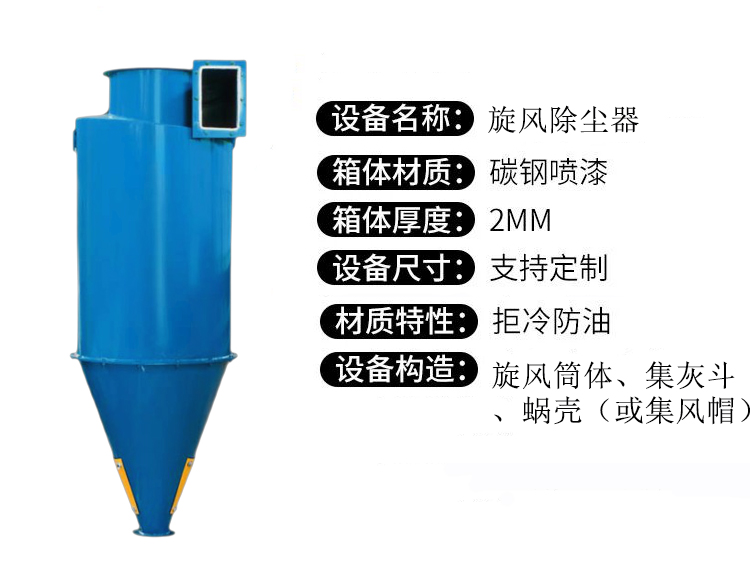

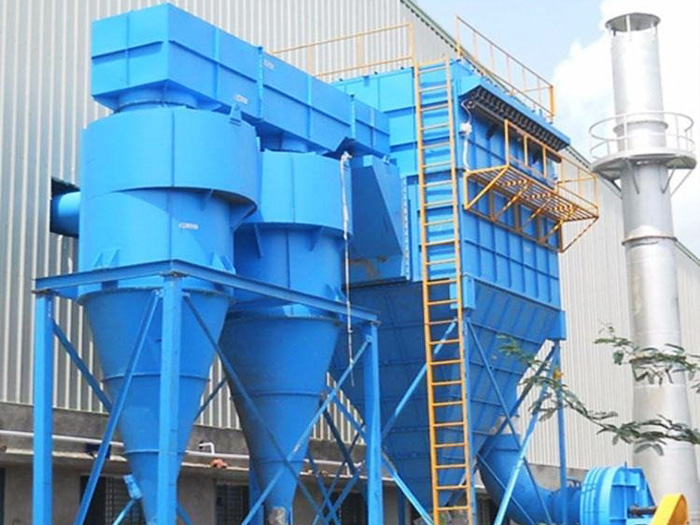

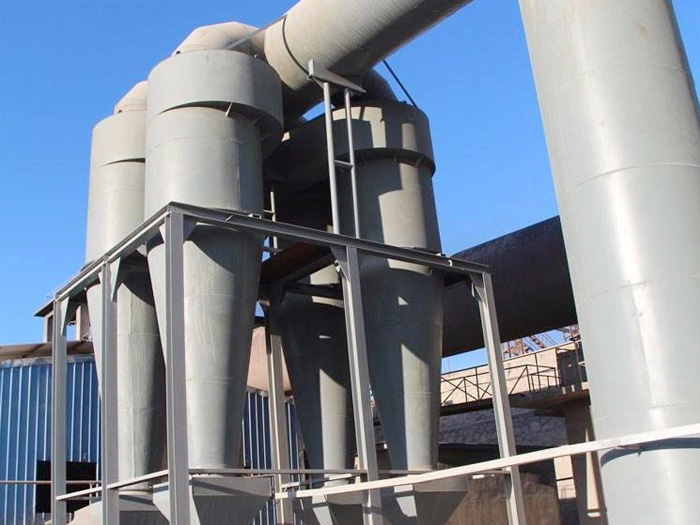

CLT/A型旋風除塵器是由旋風筒體，集灰斗和蝸殼（或集風帽）三部分組成，按筒體個數區分， 有單筒，雙筒，三筒，四筒，六筒和等五種組合，每種組合有兩種出風形式：I型水平出風 和II型（上部出風）。對于I型雙筒組合者，另有正中進出風和旁側進出風兩種組合形式，I 型單筒和三筒只有旁側進出風一種形式，四筒和六筒組合則只有正中進出風形式，對于型各 種組合，可采用上述I型中的任意一種進風位置，該種旋風除塵器具有阻力小，除塵效率高， 處理風量大，性能穩定，占地面積小，結構簡單，實用廉價等特點。適用于種機械加工，冶金建材，礦山采掘的粉塵粗、中級凈化。



【應用范圍】

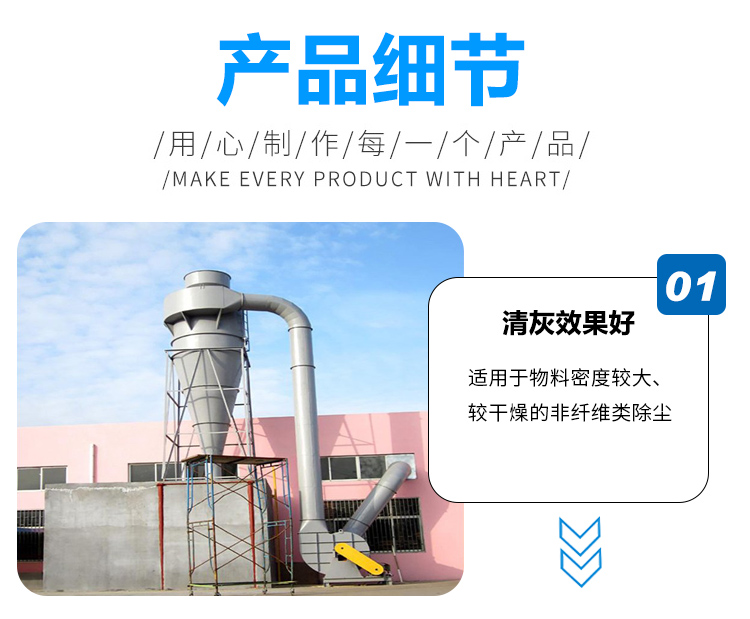

CLT/A型旋風除塵器適用于物料密度較大、較干燥的非纖維類除塵，廣泛應用于冶金、鑄造、噴砂、建筑材料、電力及耐火材料等工業生產除塵。



【產品結構】

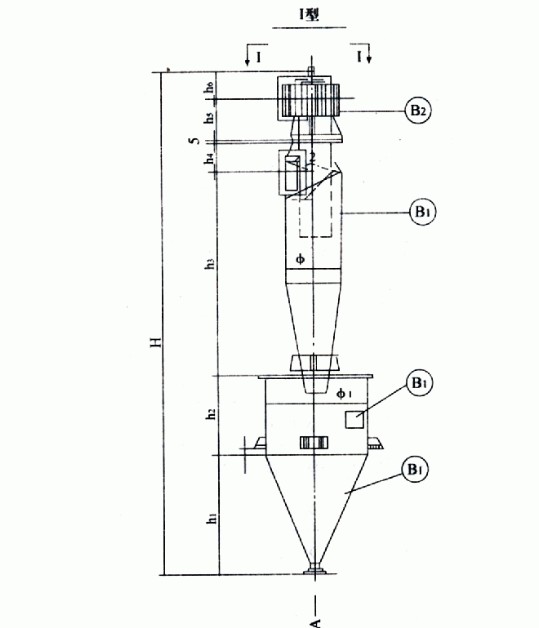

CLT/A型旋風除塵器結構圖紙

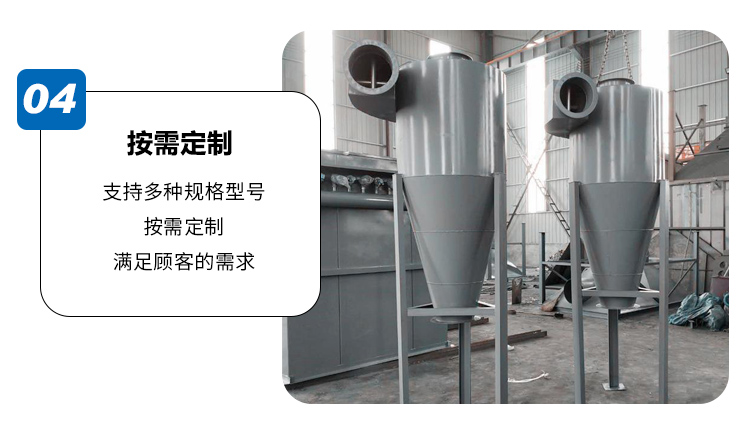

CLT/A型旋風除塵器結構圖紙?zhí)峁?，下面展示的是常見、常用的CLT/A型旋風除塵器結構圖紙，其它分多個型號規格，是由于網頁空間條件限制不能依依展示，大多數結構圖紙是根據現場的需要專門量身訂做的CLT/A型旋風除塵器結構，上門測量是實地勘測的，提供貼切的CLT/A型旋風除塵器結構圖紙。



 【工作原理】

CLT/A型旋風除塵器當含塵氣流以 的速度由進氣管進入 旋風除塵器時，氣流將由直線運動變?yōu)閳A周運動。旋轉氣流的絕大部分沿器壁自圓筒體呈螺旋形向下，朝錐體流動。含塵氣體在旋轉過程中產生離心力，將密度大于氣體的合屑甩向器壁。合屑一旦與器壁接觸，便失去慣性力而靠入口速度的動能和向下的重力沿壁面下落，由排灰管進入集塵桶。旋轉下降的外旋氣流在到達錐體時，因圓錐形的收縮而向除塵器中心靠近。根據“旋轉矩”不變原理，其切向速度不斷提高，當氣流到達錐體下某一位置時，即以同樣的旋轉方向從旋風除塵器中部，由下而上繼續做螺旋形流動，即內旋氣流， 后凈化氣經排氣管排出旋風除塵器外。

【優勢特點】

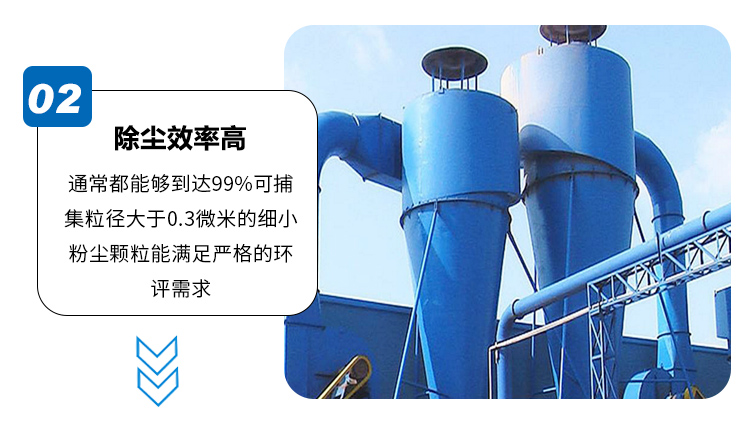

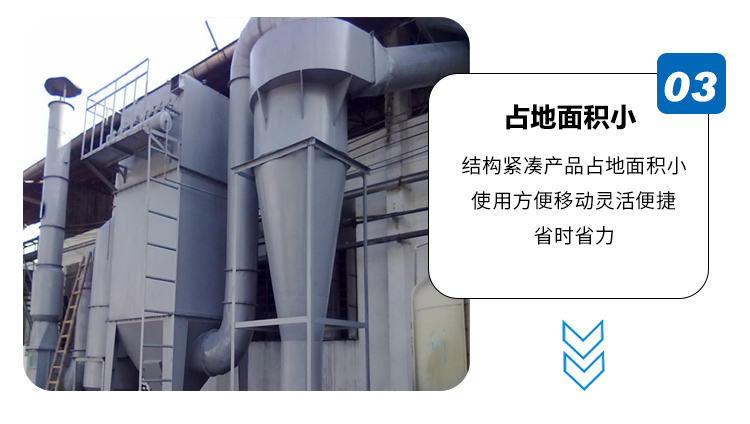

1、CLT/A型旋風除塵器結構簡單，器身無運動動力部件，不需特殊的附屬設備，占地面積小、制造、安裝投資較少。
2、操作、維護簡便，壓力損失中等，動力消耗不大，運轉、維護費用較低。
3、操作彈性較大，性能穩定，不受含塵氣體的濃度、溫度限制，對于粉塵的物理性質無特殊要求。



【型號規格】
CLT/A型旋風除塵器（單筒）

型號規格	處理風量m3/h	阻 力 公斤/m2		效率%	外形尺寸 直徑×高mm		重量 公斤
		Ⅰ型	Ⅱ型		Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
CLT/A-3.0	670-1000	86-195	77-174	80-98	717×2501	717×2111	105	115
CLT/A-3.5	910-1360				792×2869	729×2441	144	132
CLT/A-4.0	1180-1780				888×3241	888×2735	190	175
CLT/A-4.5	1500-2250				963×3610	963×3132	323	213
CLT/A-5.0	1860-2780				1093×3918	1079×3456	297	276
CLT/A-5.5	2240-3360				154×4350	1154×3795	366	339
CLT/A-6.0	2670-4000				1230×4720	1230×4132	458	432
CLT/A-6.5	3130-4700				1305×5093	1305×4469	645	500
CLT/A-7.0	3630-5440				1380×5460	1380×4804	617	564
CLT/A-7.5	4170-6250				1445×5829	1455×5140	705	645
CLT/A-8.0	4750-7130				1572×6192	1572×5470	946	878



CLT/A型旋風除塵器（雙筒）

型號規格	處理風量 m3/h	阻 力 公斤/m3		效率%	外形尺寸 長×寬×高 mm		重量 公斤
		Ⅰ型	Ⅱ型		Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
CLT/A-2×3.0	1340-2000	86-190	77-174	80-98	785×818×2711	758×818×2881	207	216
CLT/A-2×3.5	1820-2700				883×893×3114	883×893×3312	268	280
CLT/A-2×4.0	2360-3560				1008×928×352	1008×928×3475	343	258
CLT/A-2×4.5	3000-4500				1133×1043×3592	1133×1043×4179	434	449
CLT/A-2×5.0	3720-4560				1259×1120×4331	1259×1120×4709	562	584
CLT/A-2×5.5	4480-6720				1384×1195×4735	1834×1195×5100	690	718
CLT/A-2×6.0	5340-8000				1509×1269×5140	1059×1269×5507	861	887
CLT/A-2×6.5	6260-9400				1635×134×5558	1634×1344×5904	1027	1062
CLT/A-2×7.0	7260-10880				1760×1420×5950	1760×1420×6336	1217	1244
CLT/A-2×7.5	8340-12500				1885×1494×6354	1885×1494×6765	1414	1456
CLT/A-2×8.0	9400-14200				2012×1592×6752	2012×1592×7192	1870	1870



CLT/A型旋風除塵器（三筒）

型號規格	處理風量 m3/h	阻 力 公斤/m3		效率%	外形尺寸 長×寬×高 mm		重量 公斤
		Ⅰ型	Ⅱ型		Ⅰ型	Ⅱ型	Ⅰ型	Ⅱ型
CLT/A-3×3.5	3160-4760	86-195	77-174	89-98	1753×893×3569	1793×893×3872	515	540
CLT/A-3×4.0	1190-6280				1928×968×4041	1928×968×4385	652	688
CLT/A-3×4.5	5270-7905				2105×1045×4510	2105×1045×4510	886	929
CLT/A-3×5.0	6480-9720				2280×1120×4981	2280×1120×5409	1108	1160
CLT/A-3×5.5	7940-9720				2455×1195×5450	2455×1195×5450	1336	2396
CLT/A-3×6.0	9330-13990				2730×1275×5920	2730×1275×5920	1644	1706
CLT/A-3×6.5	10970-16450				2805×1365×6393	2805×1305×6944	1948	2050
CLT/A-3×7.0	12610-18920				2892×1420×6860	2982×1420×7454	2280	2400
CLT/A-3×7.5	14470-21700				3157×1459×7329	3157×1497×7965	2597	2708
CLT/A-3×8.0	16500-24700				3322×1572×7792	3322×1572×8740	3210	3356
